Настройка Mesh системы

Захват по проводу

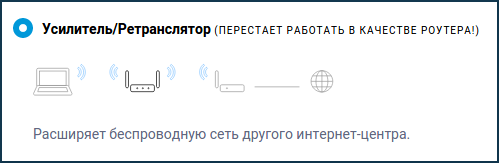

1. В меню Параметры системы нажмите Изменить режим работы и установите режим дополнительного интернет-центра Усилитель/Ретранслятор.



2. Подключите роутер к контроллеру кабелем.

   Внимание!

   Начиная с версии 5.0.1 при переводе в режим Ретранслятора устройство может сохранить пароль для входа. Удалите его или выполните сброс настроек:

   1. Войдите в веб-интерфейс ретранслятора.
   2. Удалите пароль через CLI:

   user admin no pass

   3. На контроллере выполните команду. Значение candidate — MAC-адрес ретранслятора; нажмите Tab, чтобы подставить его автоматически:

   mws revisit {candidate}

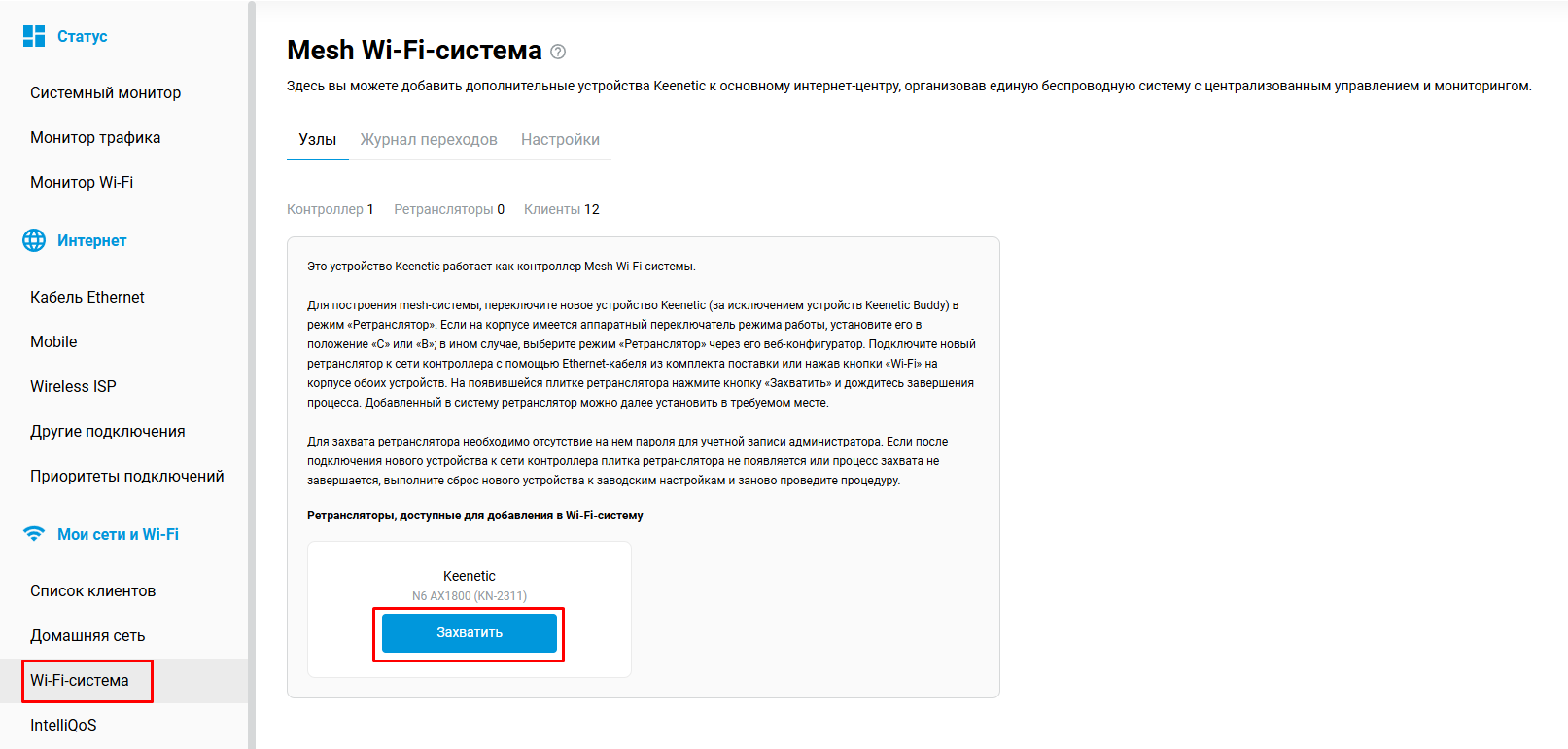

3. Нажмите Захватить. Перенос настроек может занять до 2 минут.

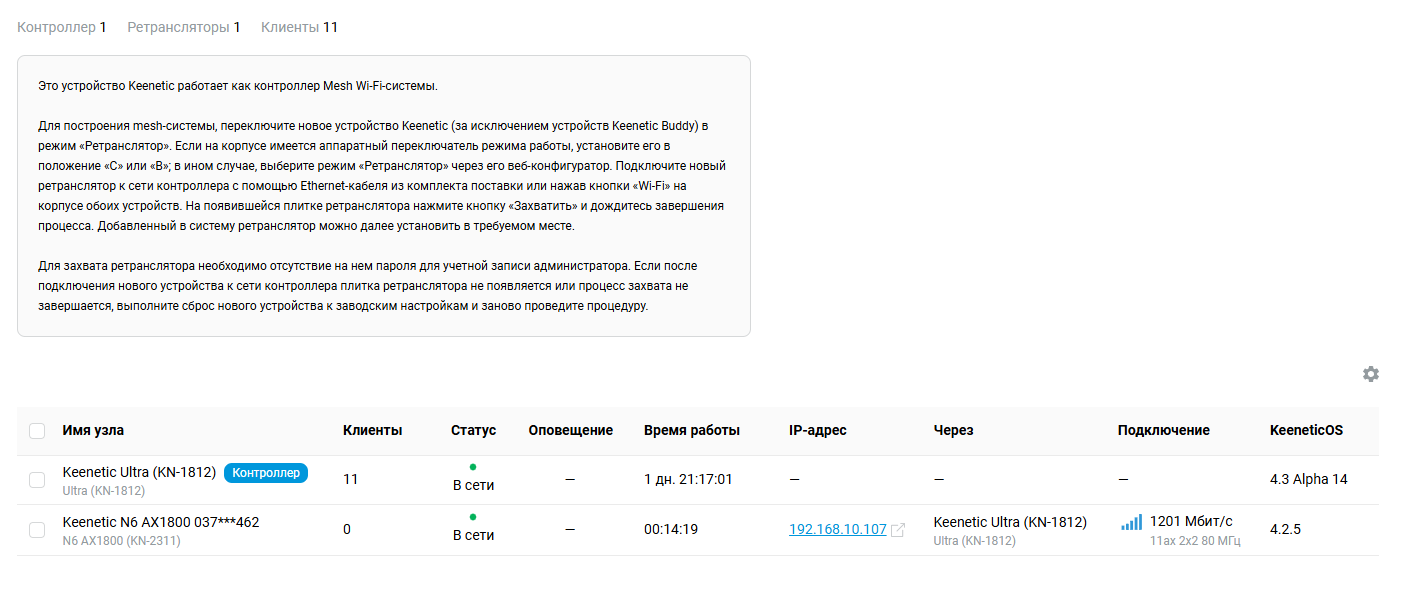

   При успешном захвате роутер появится в списке с серийным номером в названии, например: Keenetic N6 AX1800 037***462.



Захват по беспроводному каналу

1. В меню Параметры системы (Общие настройки) нажмите Изменить режим работы и установите режим дополнительного интернет-центра Усилитель/Ретранслятор.

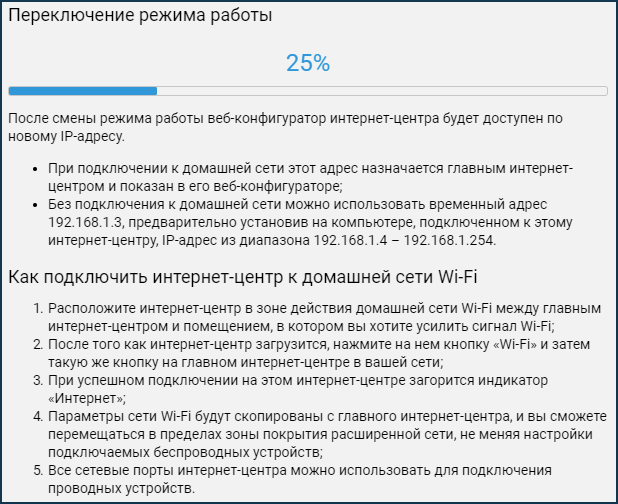

2. После смены режима подключитесь к роутеру кабелем или по Wi-Fi. Веб-интерфейс будет доступен по адресу 192.168.1.3. Для подключения кабелем настройте статический IP-адрес на сетевой карте.

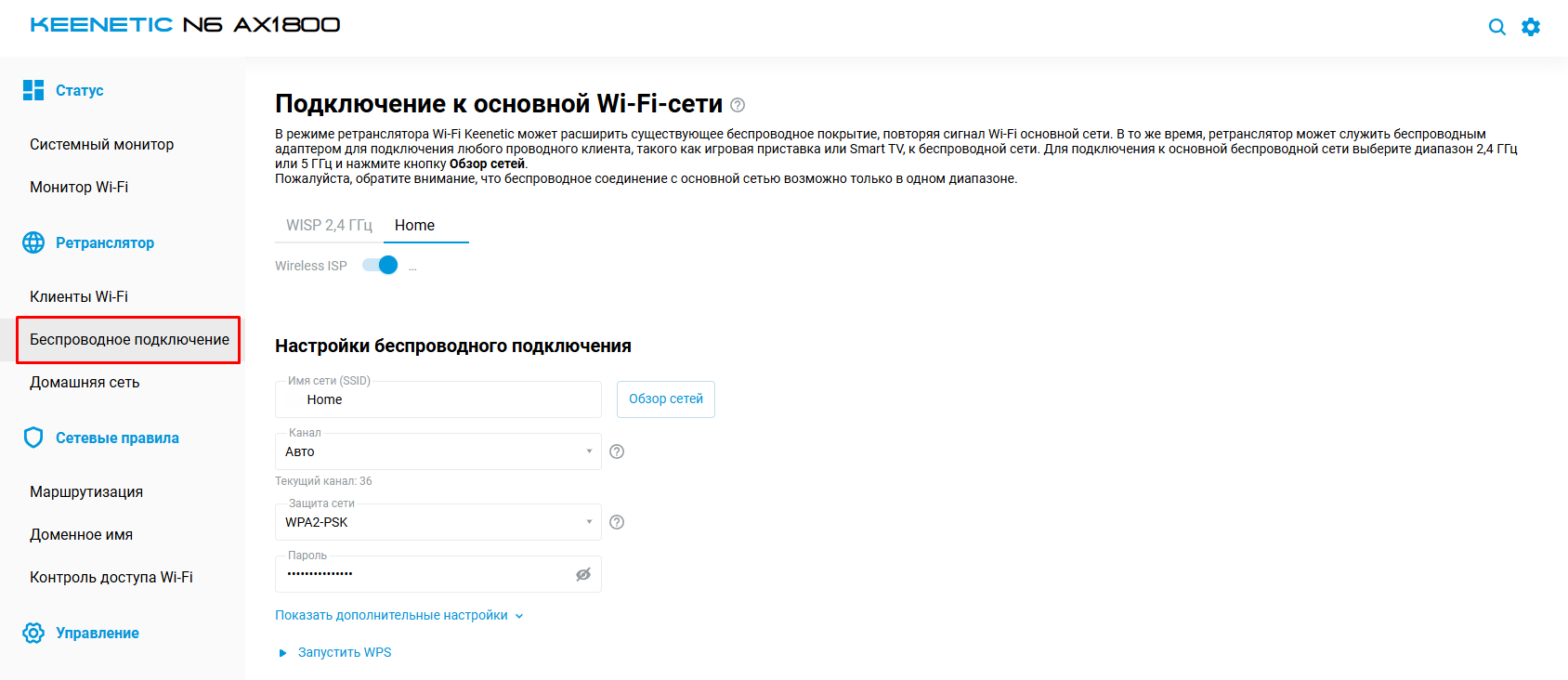

3. В разделе Беспроводное подключение подключитесь к беспроводной сети контроллера.

   Внимание!

   Начиная с версии 5.0.1 при переводе в режим Ретранслятора устройство может сохранить пароль для входа. Удалите его или выполните сброс настроек:

   1. Войдите в веб-интерфейс ретранслятора.
   2. Удалите пароль через CLI:

   user admin no pass

   3. На контроллере выполните команду. Значение candidate — MAC-адрес ретранслятора; нажмите Tab, чтобы подставить его автоматически:

   mws revisit {candidate}

4. На контроллере выполните захват. Перенос настроек может занять до 2 минут.

   При успешном захвате роутер появится в списке с серийным номером в названии, например: Keenetic N6 AX1800 037***462.



Решение проблем

1. Не захватывается

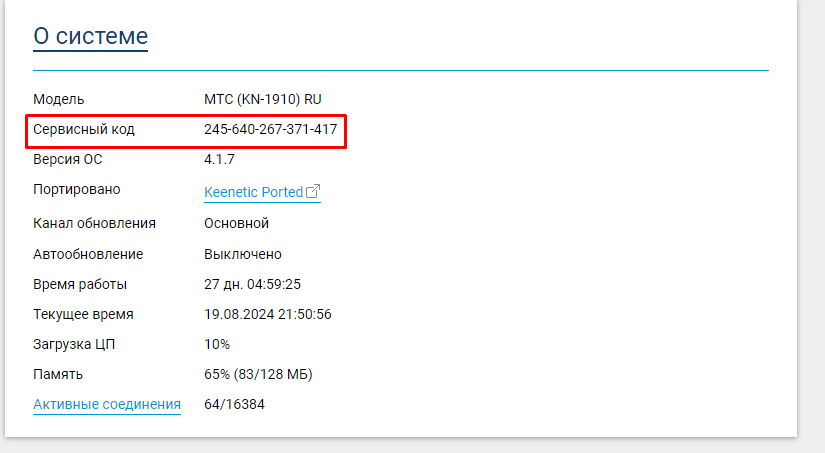

Убедитесь, что у захватываемых устройств разные серийные номера. Он отображается на главной странице в блоке О системе.

Если серийные номера совпадают, используйте генератор U-Config или KeenKit с функцией Заменить сервисные данные.

Использование генератора U-Config:

1. Откройте вкладку U-Config
2. Перетащите U-Config из архива прошивки в область загрузки или выберите файл через диалог.
3. Скачайте созданный файл и прошейте его либо замените через KeenKit.

На устройствах со SPI-памятью можно загрузить в скрипт полный дамп (Full), сохранённый в Breed, и восстановиться из него.

2. После захвата по проводу не подключается по воздуху

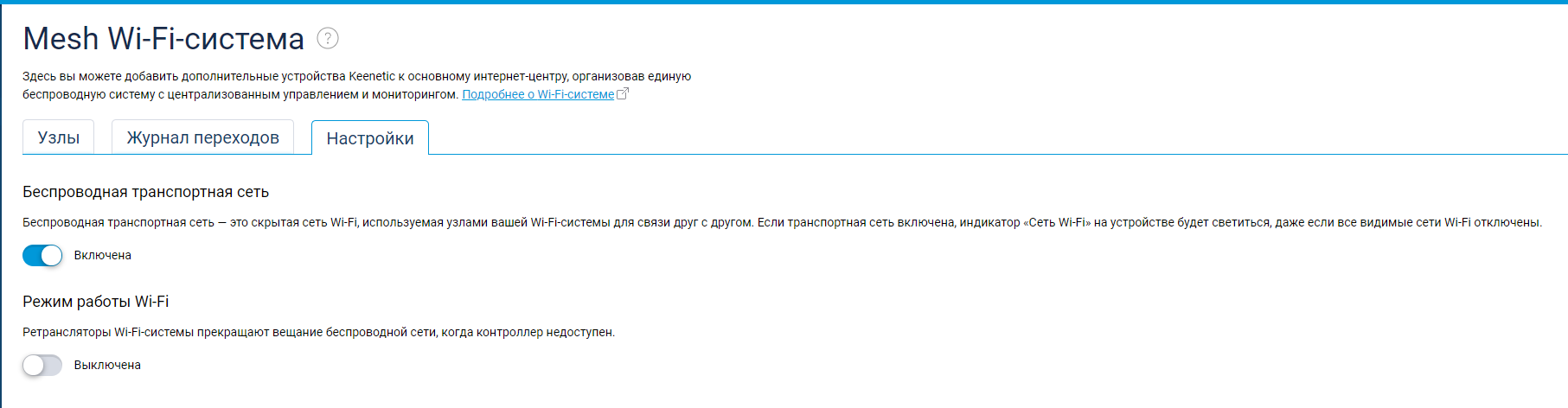

Включите Беспроводную транспортную сеть на контроллере.

3. Ошибка Mws::Controller::Candidate: "xx:xx:xx:xx:xx:xx": invalid CSR response

Ошибка появляется после захвата устройства с одинаковым сервисным номером и/или MAC-адресом. Для решения выполните действия из первого пункта.

4. Ошибка failed to connect: operation timeout

• Это нормальное сообщение: ретранслятор пытается подключиться к серверам. На работу Mesh оно не влияет.
