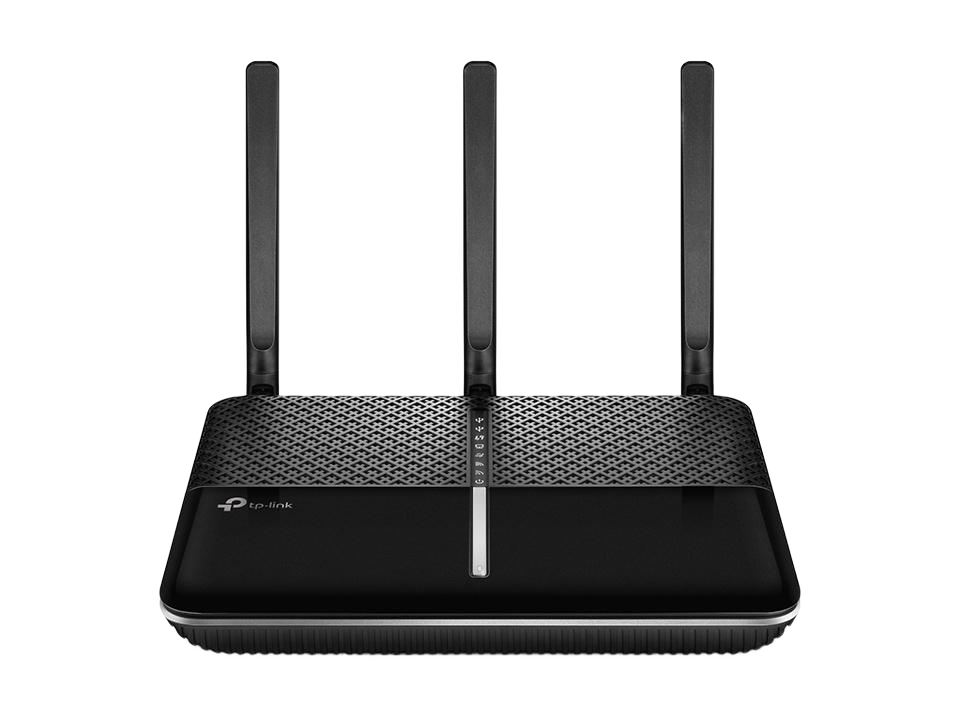

TP-Link EC330-G5u 4.3.2

Статус устройства: EoD

End of Development — обновление системы возможно только при наличии свободного времени и желания

Характеристики

Особенность	Описание
CPU	MediaTek MT7621AT, MIPS, 880 MHz
Flash MB	128NAND
RAM MB	128/DDR3
Ethernet	10/100/1000 Mbps x5 (1x WAN, 4x LAN)
USB	1x 3.0
WLAN Hardware	MediaTek MT7615DN
WLAN 5.0GHz	AC, 80MHz, 4x4, 1733MB/s, 256QAM
WLAN 2.4GHz	N, 40MHz, 3x3, 600MB/s, 64QAM

Особенности сборки

Особенность	Описание
Работоспособность	✅ Кроме: • Облачных сервисов
Сброс настроек	✅ Через кнопку Reset
Кнопка WPS	Отвечает за перезагрузку USB питания, и не регулируется в настройках. ❗ Не нажимайте на кнопку при наличии USB мода ❗
Кнопка Wi-Fi On/Off	Настроена как FN2 в настройках, по умолчанию отключает/включает светодиоды
Светодиоды	✅
Совместимость в Mesh	✅ С оригинальными устройствами и клонами
USB-Мод	✅
Встроенное хранилище	✅ 55.2МБ, можно установить Entware
Компоненты	Максимальный набор

Обновление прошивки

Для обновления воспользуйтесь любым способом для NAND памяти

Установка

1. Установить OpenWRT (если ранее был установлен, поставьте пакет kmod-mtd-rw и выполните сброс к заводским)
2. Скачать архив, распаковать, в папке Breed запускаем !Start.bat. Скрипт сделает бэкап стокового загрузчика, пропатчит EEPROM и U-Config, а так же установит Breed с дальнейшей перезагрузкой
3. Сделайте Full бэкап на случай отката прошивки.

Способ #1 Новый, рекомендуемый

1. Сменить загрузчик на KeenBOOT
2. Загрузить Firmware, EEPROM, U-Config из архива по очереди через веб-интерфейс по инструкции
3. Перезагрузиться в систему

URL: 192.168.1.1 admin:12345678
SSID: Keenetic
Password: 12345678

Способ #2 Старый

1. В папке Keenetic перетягиваем все bin файлы на HFS.exe
2. Запускаем Putty, заходим по TelNet (192.168.1.1 port 23) и дальнейшие команды вставляем(ПКМ) поочередно, ожидая выполнения предыдущей команды.

   ПРЕДУПРЕЖДЕНИЕ

   • Предварительно отключите Брандмауэр и Антивирус вашей ОС
   • Сообщения skipped bad blocks и Flash erasure failed with -5 после ввода команд являются нормой

   ВНИМАНИЕ

   • Каждая строка это отдельная команда. Если она не выполнилась, повторить снова.
   • Cравните IP в командах wget ниже с IP указанным в HFS, в загрузчике Breed он всегда начинается на 192.168.1.xxx

flash erase 0x80000 0x7f00000

wget http://192.168.1.2/u-config.bin
flash write 0x80000 0x80001000 0x80000
flash write 0x4040000 0x80001000 0x80000

wget http://192.168.1.2/eeprom.bin
flash write 0x100000 0x80001000 0x80000
flash write 0x40c0000 0x80001000 0x80000

wget http://192.168.1.2/firmware.bin
flash write 0x180000 0x80001000 0x1AB3F00
flash write 0x4140000 0x80001000 0x1AB3F00

wget http://192.168.1.2/u-state.bin
flash write 0x3fc0000 0x80001000 0x80000

reset

Примерный вывод консоли

Как убедиться что всё прошилось корректно

В разделе Settings будут указаны сервисные данные устройства (их наличия достаточно, некоторые поля могут быть с другими значениями) В разделе MAC address будет ваш MAC-адрес с этикетки устройства, или тот, который вы указывали в конвертере (разница может быть в +- 1 символ в конце)

После перезагрузки устройство запустится в KeeneticOS

URL: 192.168.1.1 admin:12345678
SSID: Keenetic
Password: 12345678

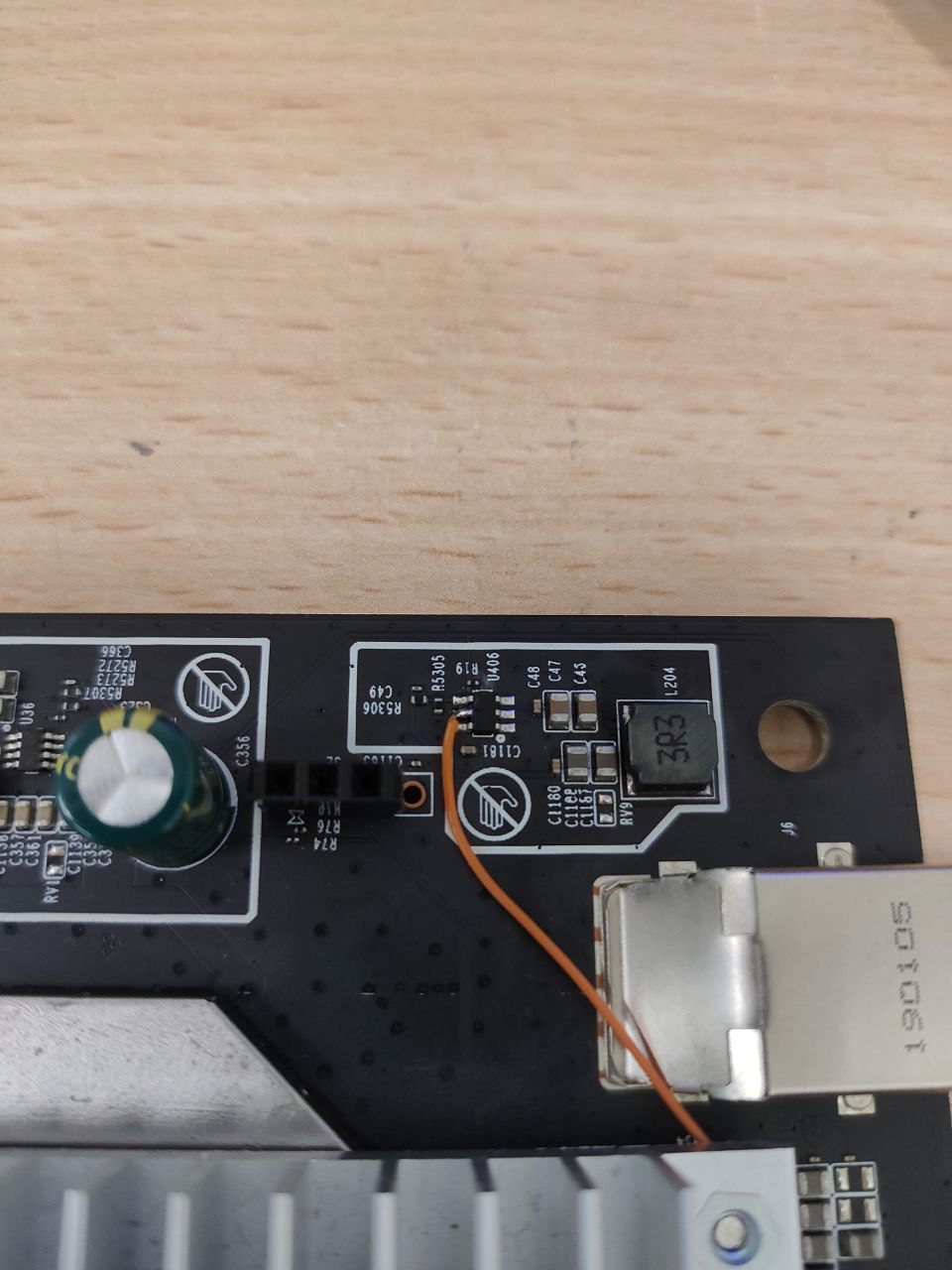

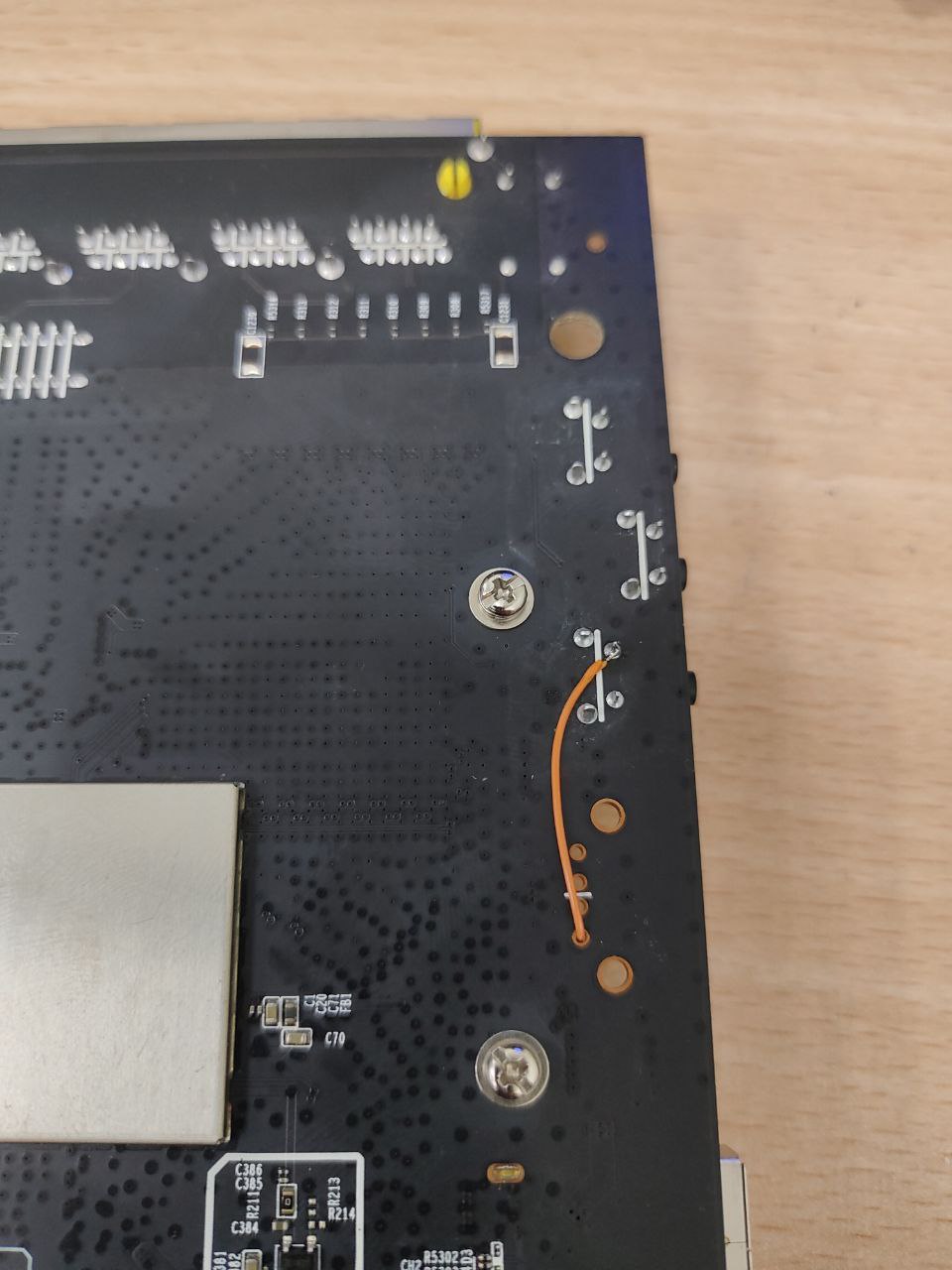

USB-Mod

Информация

Mod нужен для перезагрузки USB-модема по питанию, подробнее

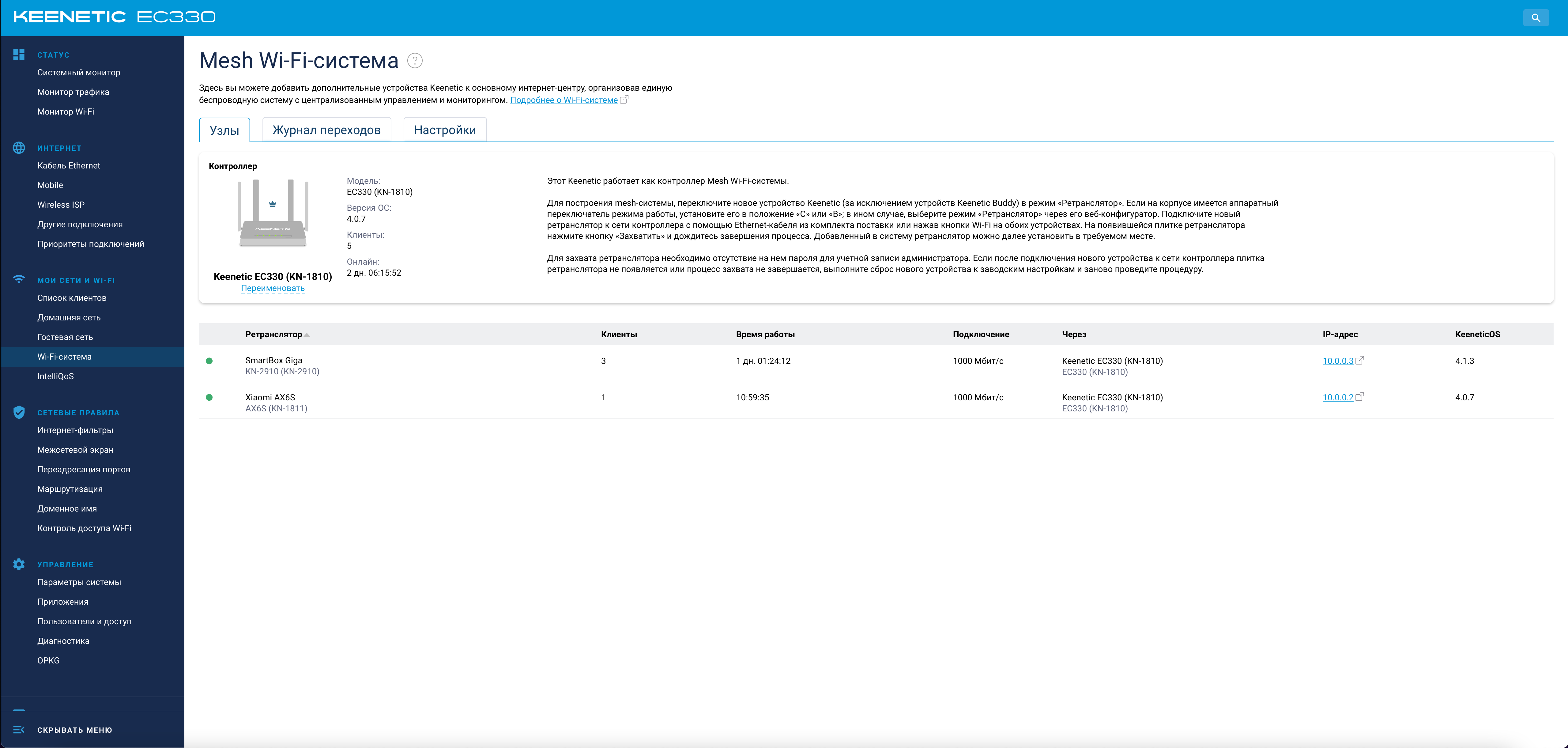

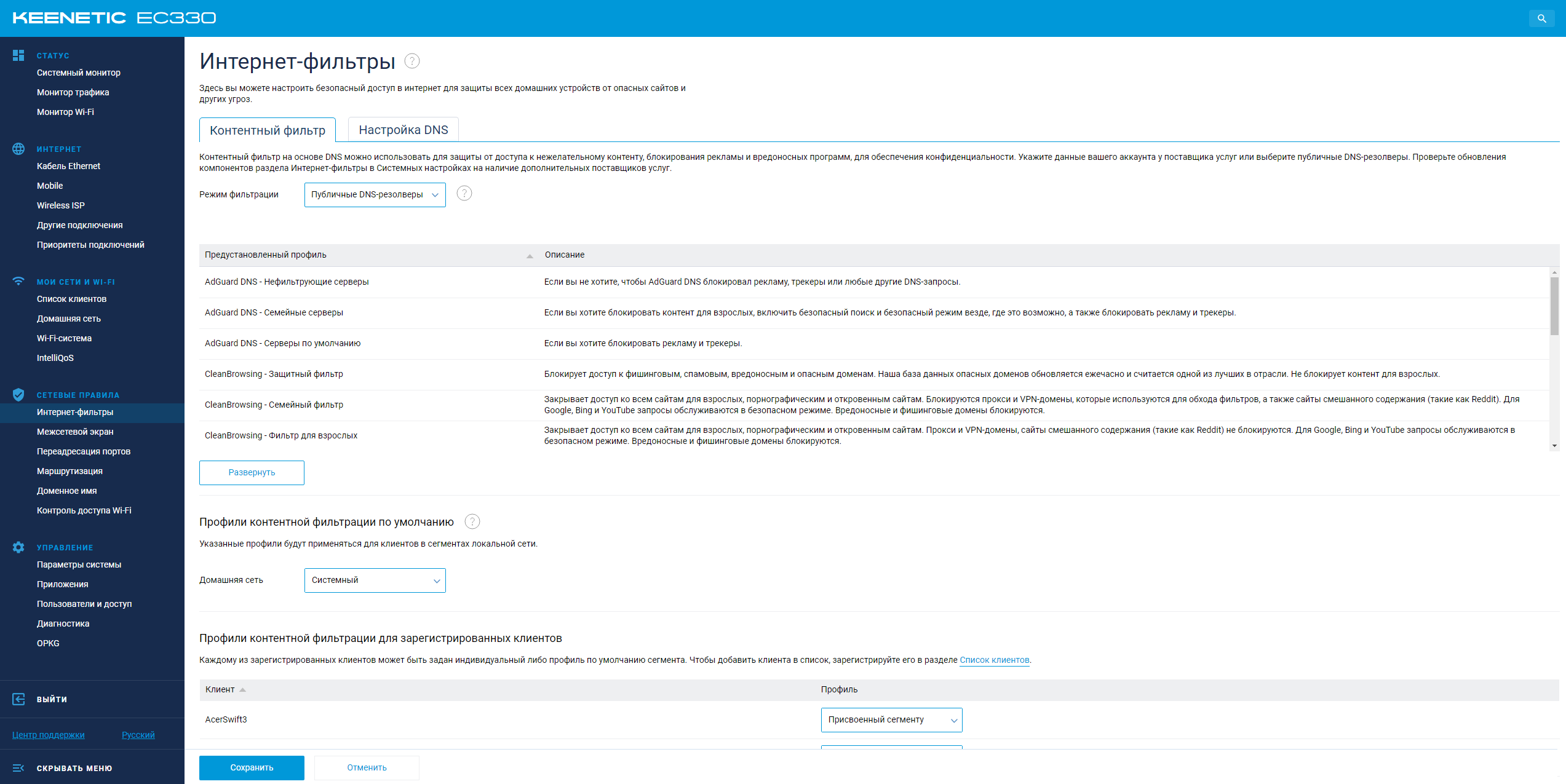

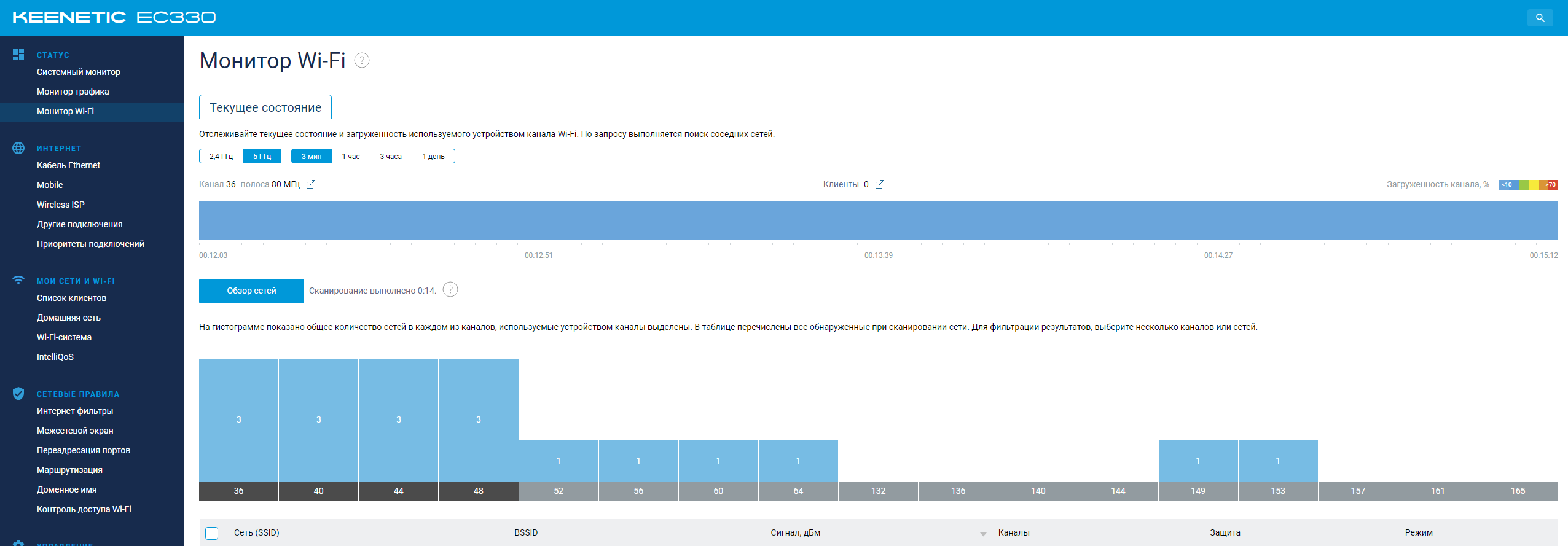

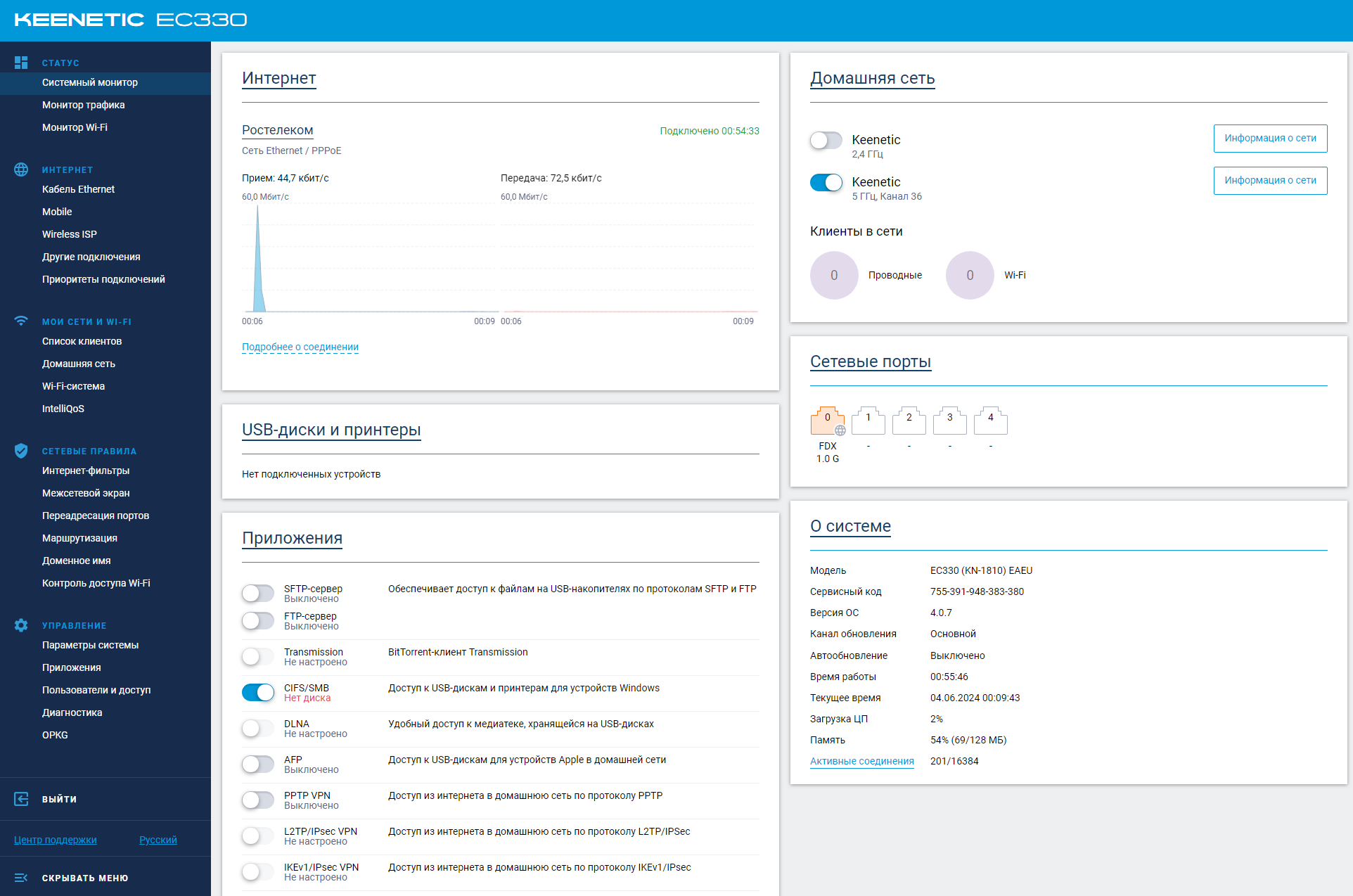

Скриншоты
