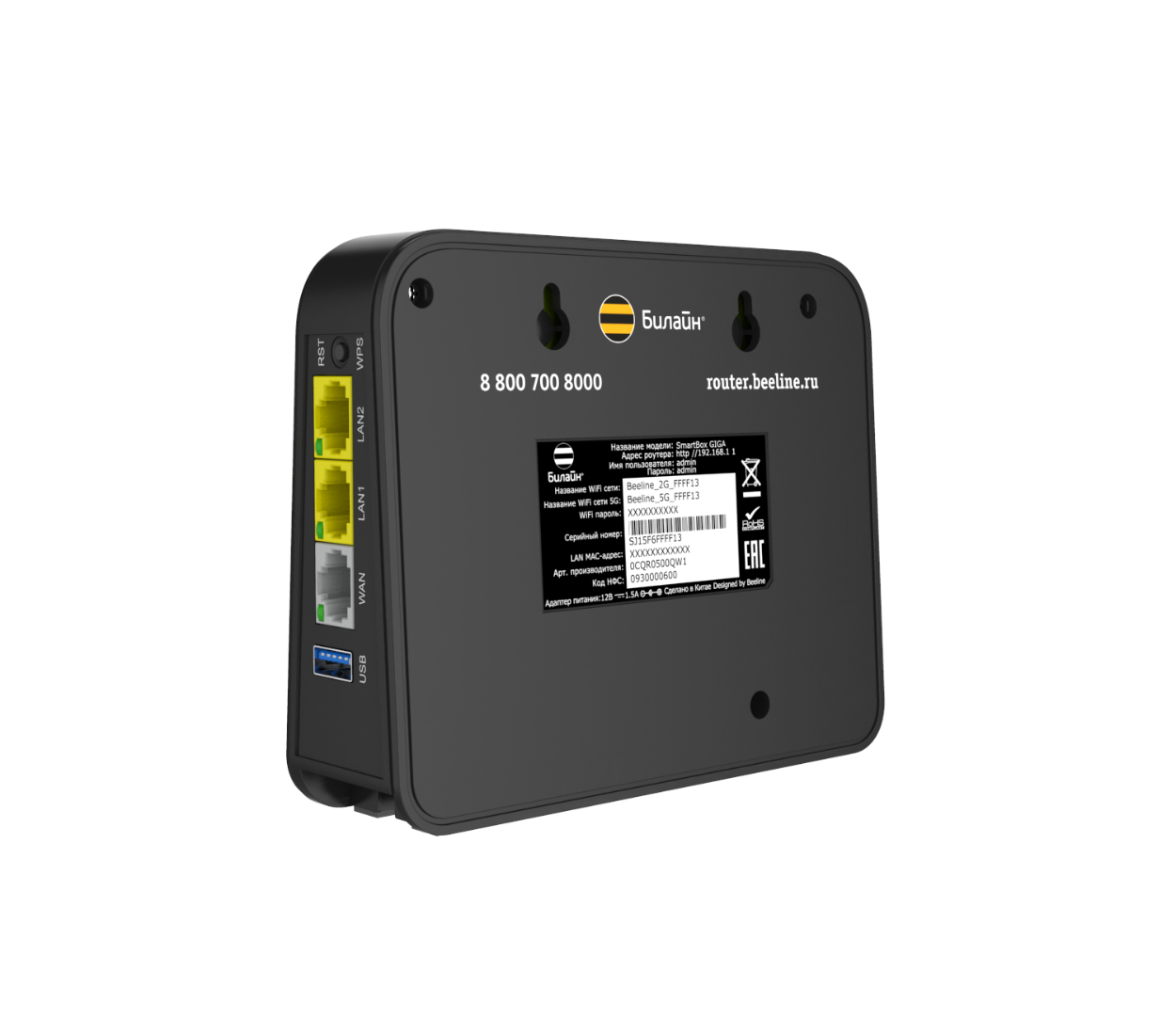

SmartBox Giga 5.1.4 5.1.1

Статус устройства: Active

Active — ведётся портирование новых версий

Характеристики

Особенность	Описание
CPU	MediaTek MT7621AT, MIPS, 880 MHz
Flash MB	128NAND
RAM MB	256/DDR3
Ethernet	10/100 Mbps x1, 10/100/1000 Mbps x2
USB	1x 3.0
WLAN Hardware	MediaTek MT7603, MediaTek MT7613
WLAN 5.0GHz	AC, 80MHz, 2x2, 867MB/s, 256QAM
WLAN 2.4GHz	N, 40MHz, 2x2, 300MB/s, 64QAM

Особенности сборки

Особенность	Описание
Работоспособность	✅ Кроме: ❌ Облачных сервисов 🧩 Компоненты
Сброс настроек	✅ Через кнопку Reset
Светодиод	🟢 - Системный 🔵 - Есть интернет
Совместимость в Mesh	✅ С оригинальными устройствами и клонами
Встроенное хранилище	✅ 55.2МБ, можно установить Entware
Перезагрузка модема	✅ Требует доработок

Обновление прошивки

Для обновления воспользуйтесь любым способом для NAND-памяти.

Установка со стоковой прошивки

Сначала установите загрузчик Breed и подготовьте EEPROM (шаги ниже), затем выберите один из двух способов прошивки — Способ #1 (через KeenBOOT, рекомендуется) или Способ #2 (через Breed и Telnet).

Установка загрузчика Breed и подготовка EEPROM

1. Установка Breed. Из стоковой прошивки загрузите файл BreedInstaller_from_stock.img как обновление.

2. Вход в Breed. После перезагрузки загрузчик Breed будет доступен по адресу 192.168.1.1.

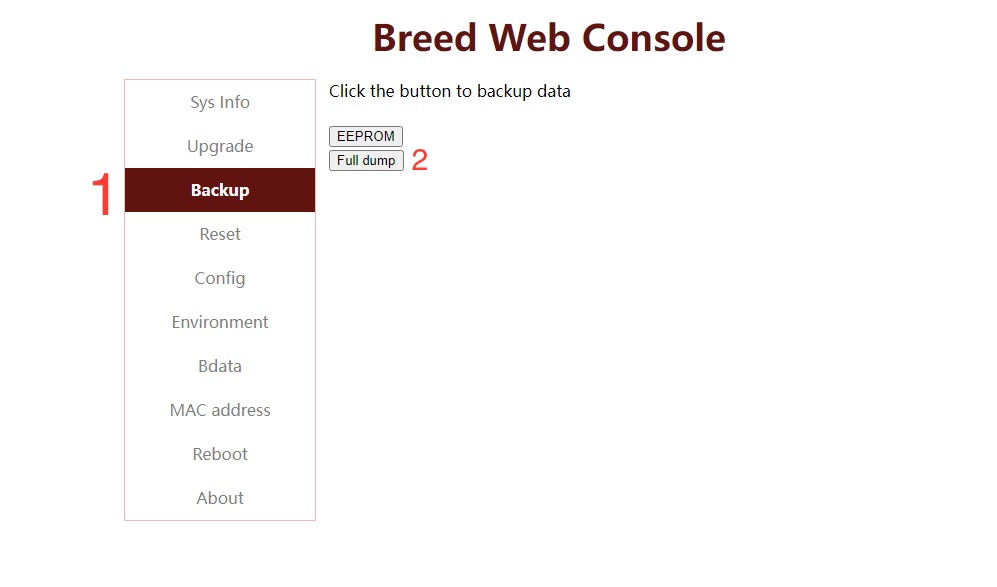

3. Резервная копия. В веб-интерфейсе Breed сохраните Backup → Full dump размером 128МБ.



4. Извлечение EEPROM. В инструменте «Извлечь EEPROM» загрузите Full.bin из предыдущего шага и скачайте извлечённый EEPROM.

5. Подготовка EEPROM. Откройте инструмент «Внести MAC», загрузите EEPROM из предыдущего шага и укажите MAC-адрес с наклейки. Скачайте созданный eeprom.bin.

6. Подготовка архива. Скачайте архив, распакуйте и добавьте в папку полученный EEPROM из предыдущего шага.

Способ #1 Новый, рекомендуемый

1. Смените загрузчик на KeenBOOT.
2. Поочерёдно загрузите из архива Firmware, EEPROM и U-Config через веб-интерфейс, следуя инструкции.
3. Перезагрузите устройство.

Готово! Доступ к роутеру

URL: 192.168.1.1 (admin / 12345678)
SSID: Keenetic
Пароль Wi-Fi: 12345678

Способ #2 Старый

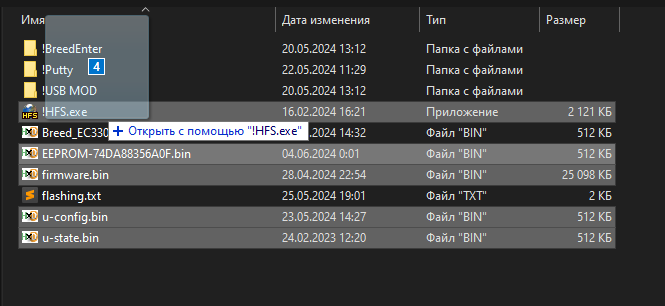

1. Раздача файлов. Запустите HFS.exe и перетащите в его окно все .bin-файлы из папки с прошивкой.



   Совет

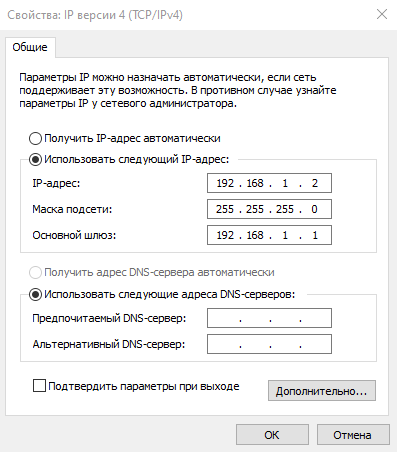

   Для минимизации проблем с установкой рекомендуется выставить на сетевой карте IP-адрес 192.168.1.2.



2. Прошивка через Telnet. Запустите PuTTY, подключитесь по Telnet к 192.168.1.1 на порту 23 и вставляйте команды правой кнопкой мыши, дожидаясь завершения предыдущей.

   ПРЕДУПРЕЖДЕНИЕ

   • Предварительно отключите брандмауэр и антивирус вашей ОС.
   • Сообщения skipped bad blocks и Flash erasure failed with -5 после ввода команд являются нормой.

   ВНИМАНИЕ

   • Каждая строка — это отдельная команда. Если она не выполнилась, повторите снова.
   • Сравните IP в командах wget ниже с IP, указанным в HFS. В загрузчике Breed он всегда начинается на 192.168.1.xxx.

flash erase 0x80000 0x7f00000

wget http://192.168.1.2/u-config.bin
flash write 0x80000 0x80001000 0x80000
flash write 0x4040000 0x80001000 0x80000

wget http://192.168.1.2/eeprom.bin
flash write 0x100000 0x80001000 0x80000
flash write 0x40c0000 0x80001000 0x80000

wget http://192.168.1.2/firmware.bin
flash write 0x180000 0x80001000 0x1AB3F00
flash write 0x4140000 0x80001000 0x1AB3F00

wget http://192.168.1.2/u-state.bin
flash write 0x3fc0000 0x80001000 0x80000

env set autoboot.command "boot flash 0x4140000"
env save

reset

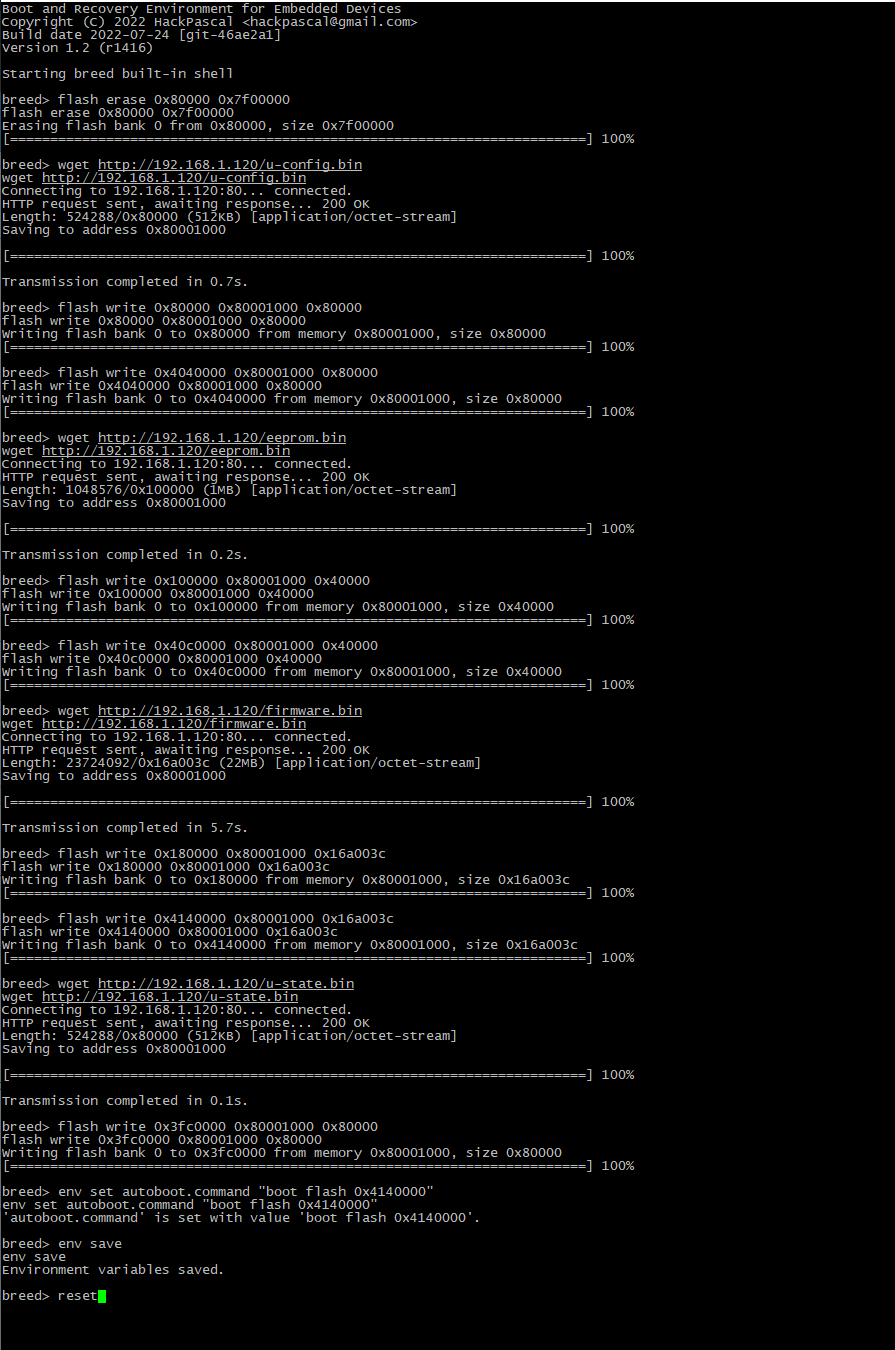

Примерный вывод консоли

Как убедиться, что всё прошилось корректно

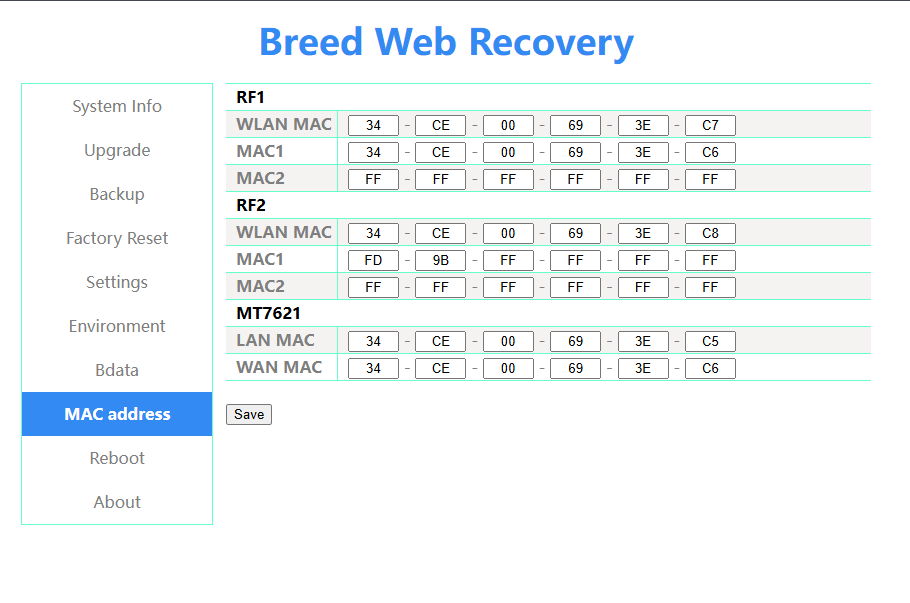

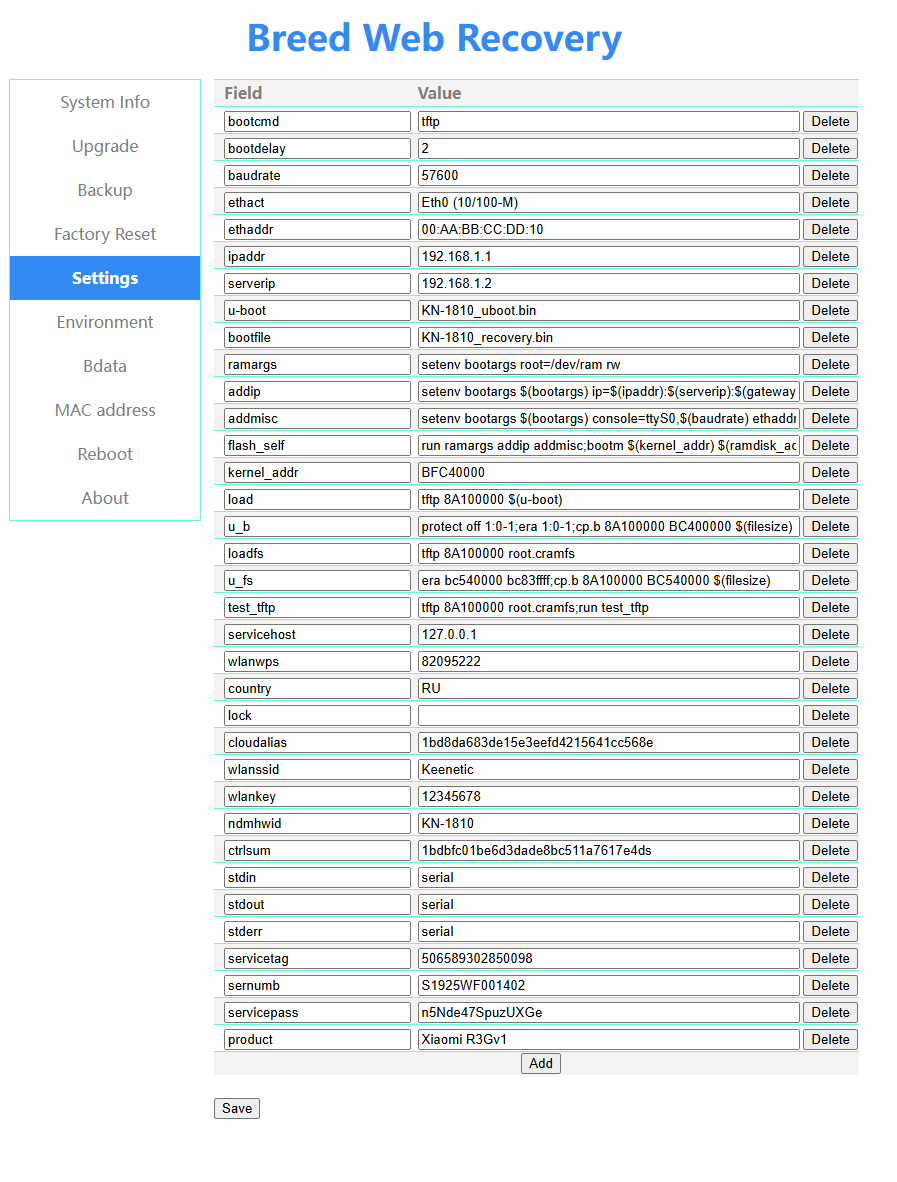

В разделе Settings будут указаны сервисные данные устройства (их наличия достаточно, некоторые поля могут отличаться). В разделе MAC address будет ваш MAC-адрес с этикетки устройства или тот, который вы указывали в конвертере (разница может быть в ±1 символ в конце).

После перезагрузки устройство запустится в KeeneticOS.

Готово! Доступ к роутеру

URL: 192.168.1.1 (admin / 12345678)
SSID: Keenetic
Пароль Wi-Fi: 12345678

Перезагрузка USB-модема (USB-Mod)

Информация

Мод нужен для перезагрузки USB-модема по питанию — подробнее

Совет

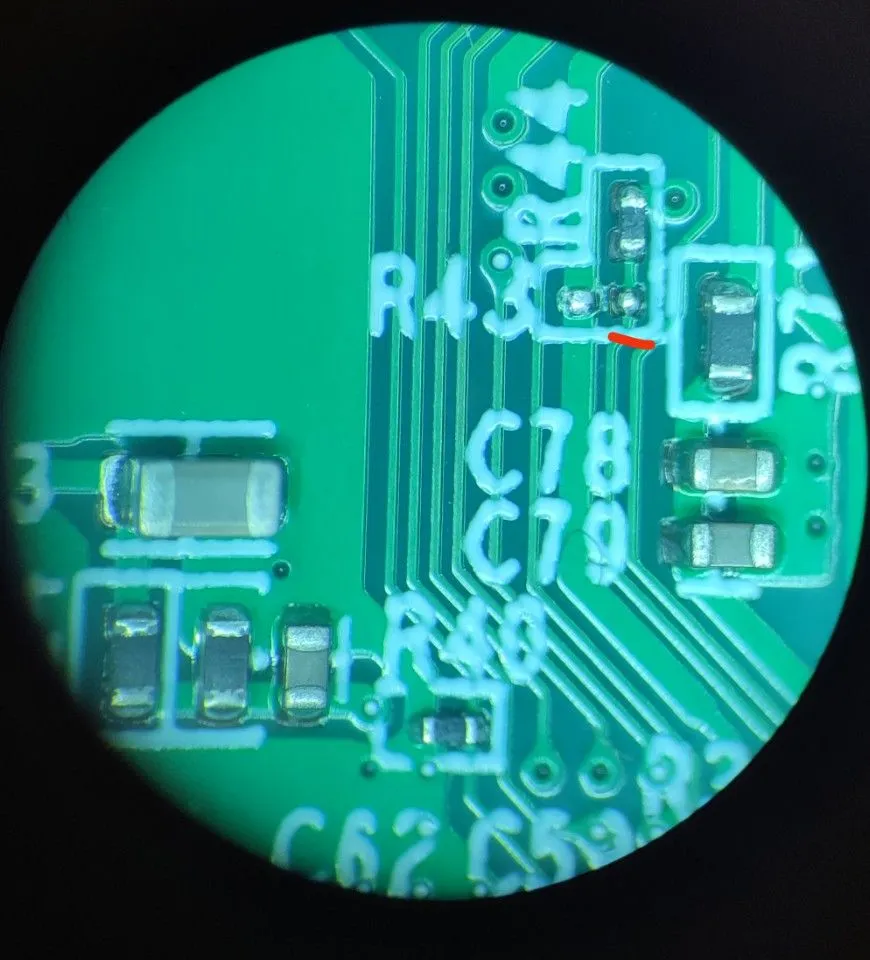

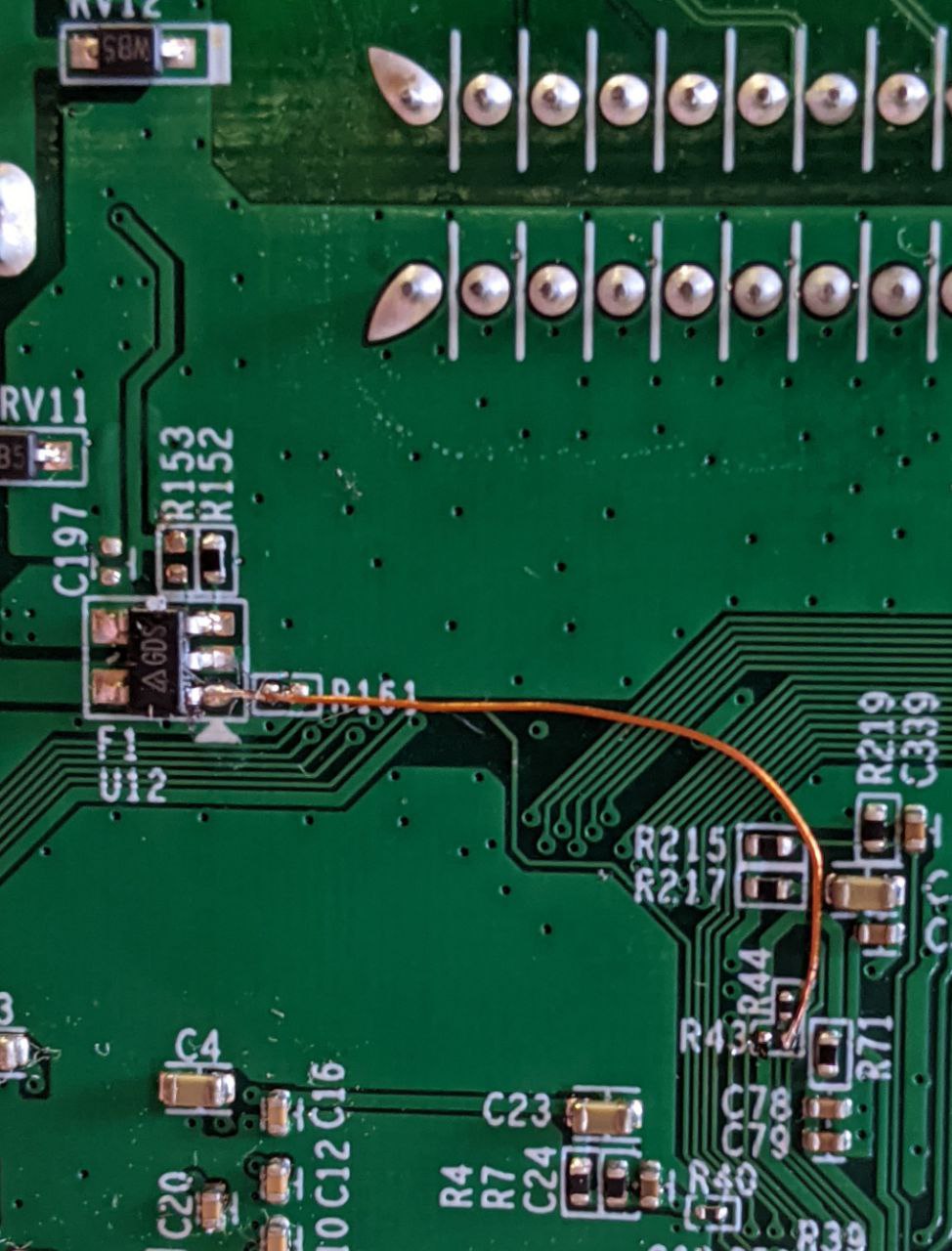

Уберите резистор R153, от U12 подпаяйте проводок до пятака R43.

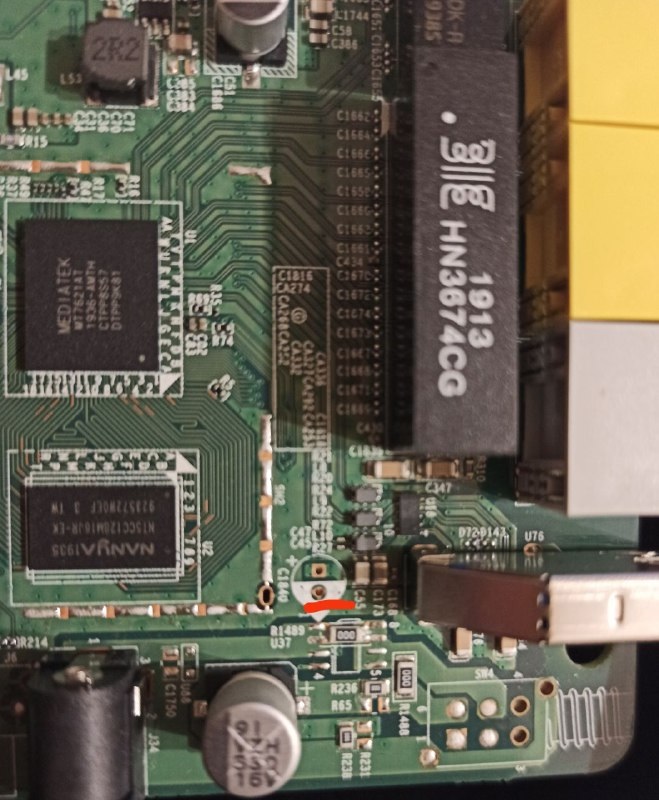

Конденсатор против зависания Fibocom L860-GL

Совет

Для решения проблемы зависания модема Fibocom L860-GL при высокой загрузке припаяйте конденсатор C1840 в цепь питания USB 5 В. Место для него уже есть. Соблюдайте полярность! Номинал — 100–330 мкФ × 16 В.
